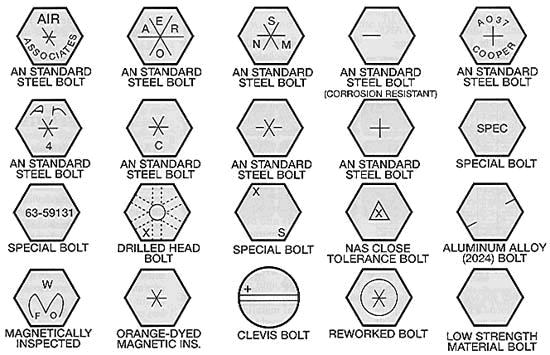

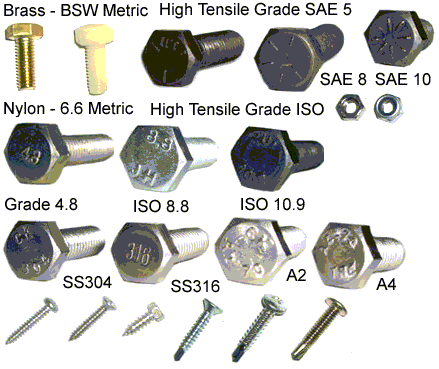

                       Bolt Markings









          Screw threads



나사의 표시

나사의 종류, 치수, 등을 표시할 경우에는 다음과 같이 수나사의 산봉우리, 암나사의 골 밑에서 지시선을 긋고, 그 끝에 보기와 같이 차례대로 기호를 적는다.

위에서 감긴 방향은 왼나사의 경우에만 표시하고 오른나사의 경우에는 표시하지 않는다. 줄 수도 1줄은 표시하지 않고 2줄 이상만 표시한다. 나사의 호칭은 다음과 같이 구성되어 있다. ①피치를 mm로 표시하는 나사의 경우 피치를 mm로 표시하는 나사의 경우는 『나사의 종류를 표시하는 기호, 나사지름을 나타내는 숫자 × 피치』 로 나타낸다.그러나 미터 보통 나사인 경우에는 나사의 호칭 치수가 정해지면 피치는 아울러 정해지므로 피치부분은 생략하는 것이 원칙이다. 다음은 미터 가는 나사와 미터 보통 나사의 표시법을 비교해서 보여주고 있다.

②피치를 산의 수로 표시하는 경우(유니파이 나사는 제외) 피치를 산의 수로 표시하는 경우는 『나사의 종류를 표시하는 기호, 수나사의 지름을 나타내는 숫자, 산, 산수』로 나타낸다.

SM 1/4 산 40

③유니파이 나사의 경우 유니파이 나사의 경우는, 『나사의 지름을 표시하는 숫자 또는 호칭 - 산수, 나사의 종류를 나타내는 기호』로 표시된다. 다음 보기와 같다.

3/8-16 UNC

참고     다음 표는 나사의 종류를 표시하는 기호 및 그 보기에 관한 것이다. 구분 나사의 종류 나사의 종류를 표시하는 기호 나사의 호칭에 대한 표시방법의 보기 관련 규격 일반용 ISO 규격에 있는 것   미터 보통 나사 M M8 KS B 0201 미터 가는 나사 M8 ×1 KS B 0204 미니츄어 나사 S S0.5 KS B 0228 유니파이 보통 나사 UNC 3/8 -16UNC KS B 0203 유니파이 가는 나사 UNF No.8-36 UNF KS B 0206 미터 사다리꼴 나사 Tr Tr 10×2 KS B 0229 관용 테이퍼 나사 테이퍼 수나사 R R 3/4 KS B 0222 테이퍼 암나사 Rc Rc 3/4 평행 암나사 Rp Rp 3/4  ISO 규격에 없는 것 관용 평행 나사 G G 1/2 KS B 0221 30도 사다리꼴 나사 TM TM 18 KS B 0227 29도 사다리꼴 나사 TW TW 18 KS B 0226 관용 테이퍼 나사 테이퍼 나사 PT PT 7 KS B 0222 평행 암나사 PS PS 7 관용 평행 나사 PF PF 7 KS B 0221 특 수 용 후강 전선관 나사 CTG CTG 16 KS B 0223 박강 전선관 나사 CTC CTC 19 자전거 나사 일반용 BC BC 3/4 KS B 0224 스포츠용 BC 2.6 미싱 나사 SM SM 1/4 산 40 KS B 0225 전구 나사 E E10 KS C 7702 자동차용 타이어 밸브 나사 TV TV 8 KS R 4006 자전거용 타이어 밸브 나사 CTV CTV 8 산 30 KS R 8044 참고

  여러 가지 나사의 KS 규격

KS에서 규정하고 있는 여러 가지 나사에는 미터 보통 나사의 기준 치수 (KS B 0201), 미터 가는 나사의 기준 치수 (KS B 0204), 유니파이 보통 나사의 기준 치수 (KS B 0203), 유니파이 가는 나사의 기준 치수 (KS B 0206), 관용 평행 나사

(KS B 0221), 관용 테이퍼 나사 (KS B 0222), 30?사다리꼴 나사 (KS B 0227), 29? 사다 리꼴 나사 (KS B 0226),

미터 사다리꼴 나사의 기준 치수 (KS B 0229) 등이 있다.

호칭	피치	바깥지름	골지름	접촉 높이	볼트용 구멍 지름			암나사용 구멍 지름
					2급	모떼기	C' Dia	90%	탭 드릴
M1	0.25	1.0	0.729	0.135	1.2	0.2	3	0.76	0.75
M1.1	0.25	1.1	0.829	0.135	-	-	-	0.86	0.85
M1.2	0.25	1.2	0.929	0.135	1.4	0.2	4	0.96	0.95
M1.4	0.30	1.4	1.075	0.162	1.6	0.2	4	1.11	1.10
M1.6	0.35	1.6	1.221	0.189	1.8	0.2	5	1.26	1.25
M1.8	0.35	1.8	1.421	0.189	2.1	0.2	5	1.46	1.45
M2	0.40	2.0	1.567	0.217	2.4	0.3	7	1.61	1.60
M2.2	0.45	2.2	1.713	0.244	2.6	0.3	8	1.76	1.75
M2.5	0.45	2.5	2.013	0.244	2.9	0.3	8	2.06	2.05
M3	0.50	3.0	2.459	0.271	3.4	0.3	9	2.51	2.50
M3.5	0.60	3.5	2.850	0.325	3.9	0.3	10	2.92	2.90
M4	0.70	4.0	3.242	0.379	4.5	0.4	11	3.32	3.30
M4.5	0.75	4.5	3.688	0.406	5.0	0.4	13	3.77	3.80
M5	0.80	5.0	4.134	0.433	5.5	0.4	13	4.22	4.20
M6	1.00	6.0	4.917	0.541	6.6	0.4	15	5.03	5.00
M7	1.00	7.0	5.917	0.541	7.6	0.4	18	6.03	6.00
M8	1.25	8.0	6.647	0.677	9.0	0.6	20	6.78	6.80
M9	1.25	9.0	7.647	0.677	-	-	-	7.78	7.80
M10	1.50	10.0	8.376	0.812	11.0	0.6	24	8.54	8.50
M11	1.50	11.0	9.376	0.812	-	-	-	9.54	9.50
M12	1.75	12.0	10.106	0.947	13.5	1.1	28	10.3	10.20
M14	2.00	14.0	11.835	1.083	15.5	1.1	32	12.1	12.00
M16	2.00	16.0	13.835	1.083	17.5	1.1	35	14.1	14.00
M18	2.50	18.0	15.294	1.353	20.0	1.1	39	15.6	15.50
M20	2.50	20.0	17.294	1.353	22.0	1.2	43	17.6	17.50
M22	2.50	22.0	19.294	1.353	24.0	1.2	46	19.6	19.50
M24	3.00	24.0	20.752	1.624	26.0	1.2	50	21.1	21.00
M27	3.00	27.0	23.752	1.624	30.0	1.7	55	24.1	24.00
M30	3.50	30.0	26.211	1.894	33.0	1.7	62	26.6	26.50
M33	3.50	33.0	29.211	1.894	36.0	1.7	66	29.6	29.50
M36	4.00	36.0	31.670	2.165	39.0	1.7	72	32.1	32.00
M39	4.00	39.0	34.670	2.165	42.0	1.7	76	35.1	35.00
M42	4.50	42.0	37.129	2.436	45.0	1.8	82	37.6	37.50
M45	4.50	45.0	40.129	2.436	48.0	1.8	87	40.6	40.50
M48	5.00	48.0	42.587	2.706	52.0	2.3	93	43.1	43.00
M52	5.00	52.0	46.587	2.706	56.0	2.3	100	47.1	47.00
M56	5.50	56.0	50.046	2.977	62.0	3.5	110	50.6	50.50
M60	5.50	60.0	54.046	2.977	66.0	3.5	115	54.6	54.50
M64	6.00	64.0	57.505	3.248	70.0	3.5	122	58.2	58.00
M68	6.00	68.0	61.505	3.248	74.0	3.5	127	62.2	62.00



탭 드릴 규격 공식

(metric 60 deg. 68% - 77% of thread)

The tap drill formula is : tap drill = nominal screw diameter - thread pitch

  (예 : M10 x 1.5 thread →10 - 1.5 = 8.5 →tap uses a 8.5 drill).

 10 (O.D.) - 1.5 (PITCH) = 8.5 mm (TAP DRILL SIZE).



 Hole Size = Tap Size - Pitch Size

TD = MD − pitch
TD (tap drill size), MD(major diameter of the tap)
pitch = 1/N
N(number of threads per inch)

TD = MD - (1/N)

예) 3/8"-16 tap 사용 드릴 구멍 = 3/8 − (1/16) =  5⁄16"

참고         참고         참고        참고         참고         참고        참고        참고         참고       탭 드릴         볼트 규격



참고







토크 단위 환산표

S.I. Unit System Metric Unit System Imperial Unit System mN·m cN·m(N·cm) N·m gf·cm kgf·cm kgf·m ozf·in lbf·in lbf·ft 1mN·m = 1 0.1 0.001 10.2 0.0102 0.000102 0.142 0.00885 0.000738 1cN·m = 10 1 0.01 102 0.102 0.00102 1.42 0.0885 0.00738 1N·m = 1000 100 1 10200 10.2 0.102 142 8.85 0.738 1gf·cm = 0.0981 0.00981 0.0000981 1 0.001 0.00001 0.0139 0.000868 0.0000723 1kgf·cm = 98.1 9.81 0.0981 1000 1 0.01 13.9 0.868 0.0723 1kgf·m = 9810 981 9.81 100000 100 1 1390 86.8 7.23 1ozf·in = 7.06 0.706 0.00706 72.0 0.072 0.00072 1 0.0625 0.00521 1lbf·in = 113 11.3 0.113 1150 1.15 0.0115 16 1 0.0833 1lbf·ft = 1360 136 1.36 13800 13.8 1.138 192 12 1

참고













현장에서 사용하는

치수 의 일본식 호칭의 해부



分(ぶん, ぶ) ;

分은 본래 할, 푼, 리에서 쓰는 1/100의 뜻을 가지고 있는 말인데, 한 자(尺)의 1/10인 한 치(寸)의 아래 단위로,  한 자(尺)의 1/100인 푼(分)을 사용하였는데 이것의 길이가 3.030mm 정도이다. 이것은 1 inch의 1/8인 3.175mm 보다는 명백히 작다.
1/8 inch로 쓰는 分과 척관법에서 쓰는 分은 똑같은 크기가 아니지만 비슷하여 오래전부터 일본에서 관용적으로 사용하여 굳어진 표현법이다. 또한, 척관법에서의 分은 10진법의 단위이지만, inch는 분수 단위로 사용하므로 10진법의 단위가 아니어서 1/8 inch가 1分이 되었다.





1分 2分 3分 4分 5分 6分 7分 1 inch 일어 いちぶ にぶ さんぶ よんぶ ごぶ ろくぶ ななぶ インチ 호칭 이찌부 니부 삼부 욘부 고부 로쿠부 나나부 인치 의미 1/8 2/8 3/8 4/8 5/8 6/8 7/8 8/8 해석 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1





    예) 2.5分은 2分5厘으로 '니브고링'이라 호칭하고 5/16 인치에 해당한다.(厘 りん)



        따라서 이찌부고링은 3/16을, 삼부고링은 7/16, 욤부고링은 9/16에 해당된다.



설상가상으로 비슷한 크기는 모두 같은 호칭이 통해 헛갈린다.





현장호칭	볼트규격	나사외경	스패너 규격
8미리볼트	M8	8.0	13
3分	W3/8	9.5	17
10미리	M10	10.0	16(17)
4分	W1/2	12.7	21
	M12	12.0	18(19)
5分	W5/8	15.9	26
	M16	16.0	24
	M16HTB	16.0	27
6分	W3/4	19.1	32
	M20	20.0	30
	M20HTB	20.0	32





표시	일본식 읽기	mm
1/8	一分（いちぶ）	3.175
5/32	一分二厘五毛（さんにのご）	3.96875
3/16	一分五厘（いちぶごりん）	4.7625
1/4	二分（にぶ）	6.35
5/16	二分五厘（にぶごりん）	7.9375
3/8	三分（さんぶ）	9.525
7/16	三分五厘（さんぶごりん）	11.1125
1/2	四分（よんぶ）	12.7
9/16	四分五厘（よんぶごりん）	14.2875
5/8	五分（ごぶ）	15.875
3/4	六分（ろくぶ）	19.05
7/8	七分（ななぶ）	22.225
1”	1吋（インチ）（いちインチ）	25.4
1-1/8	1吋1分（インチいちぶ）	28.575
1-1/4	1吋2分（インチにぶ）	31.75
1-3/8	1吋3分（インチさんぶ）	34.925
1-1/2	1吋半（インチはん）	38.1
1-5/8	1吋5分（いんちごぶ）	41.275
1-3/4	1吋6分（インチろくぶ）	44.45
1-7/8	1吋7分（インチななぶ）	47.625
2”	2吋（にいんち）	50.8



인치표시 (")	나사호칭	호칭	읽기
1/8	1分	いちぶ	이찌부
5/32	1分2厘5毛	さんにのご	산니노고
3/16	1分5厘	いちぶごりん	이찌부고링
1/4	2分	にぶ	니부
5/16	2分5厘	にぶごりん	니부고링
3/8	3分	さんぶ	삼부
7/16	3分5厘	さんぶごりん	삼부고링
1/2	4分	よんぶ	욘부
9/16	4分5厘	よんぶごりん	욘부고링
5/8	5分	ごぶ	고부
3/4	6分	ろくぶ	로쿠부
7/8	7分	ななぶ	나나부
1"	1吋	いんち	인치
1-1/8	1吋1分	いんちいちぶ	인치이찌부
1-1/4	1吋2分	いんちにぶ	인치니부
1-3/8	1吋3分	いんちさんぶ	인치삼부
1-1/2	1吋半	いんちはん	인치항
1-5/8	1吋5分	いんちごぶ	인치고부
1-3/4	1吋6分	いんちろくぶ	인치로쿠부
1-7/8	1吋7分	いんちななぶ	인치나나부
2"	2吋	にいんち	니인치
2-1/4	2吋2分	にいんちにぶ	니인치니부
2-1/2	2吋半	にいんちはん	니인치항
3"	3吋	さんいんち	삼인치
4"	4吋	よんいんち	욘인치
5"	5吋	ごいんち	고인치



볼트,파이프등의 호칭에 사용하고 있으나 의미를 아시는 분들은 고부가 아니라 5/8 인치라고 호칭하는 것이 바람직해 보임. 더

나아가 미터법으로 규격을 통일 하면 더 이상적이겠죠.









고쳐야할 또다른 단위 호칭



주로 건설 현장에서 많이 사용하는

㎡과 ㎥의 일본식 호칭 헤베(헤배)와 루베(루배, 누배)도 제곱미터와 세제곱미터로 호칭하는 것이 맞는 사용례입니다.



㎡는 平米(へいべい 헤베), ㎥는 立米(りゅうべい 류베)로 발음하는 일제 용어는 버렸으면 합니다.



세제곱미터가 길어서 불편하면 일본사람들이 입미로 줄이듯이 우리도 입미로 줄여 우리 발음대로 입미로 하는 건 어떨까요?



누배나 루배로 발음하는 한국사람을 일본사람들은 어떻게 생각할까요? (일본 제국주의 백성들이 아직도 충성스럽게....)



         외래어는 다 틀리게 쓰나.......

인치, 밀리미터 환산표

/2 in.	/4 in.	/8 in.	/16 in.	/32 in.	/64 in.	mm
					1/64	0.396875
				1/32		0.793750
					3/64	1.190625
			1/16			1.587500
					5/64	1.984375
				3/32		2.381250
					7/64	2.778125
		1/8				3.175000
					9/64	3.571875
				5/32		3.968750
					11/64	4.365625
			3/16			4.762500
					13/64	5.159375
				7/32		5.556250
					15/64	5.953125
	1/4					6.350000
					17/64	6.746875
				9/32		7.143750
					19/64	7.540625
			5/16			7.937500
					21/64	8.334375
				11/32		8.731250
					23/64	9.128125
		3/8				9.525000
					25/64	9.921875
				13/32		10.31875
					27/64	10.71562
			7/16			11.11250
					29/64	11.50937
				15/32		11.90625
					31/64	12.30312
1/2						12.70000
					33/64	13.09687
				17/32		13.49375
					35/64	13.89062
			9/16			14.28750
					37/64	14.68437
				19/32		15.08125
					39/64	15.47812
		5/8				15.87500
					41/64	16.27187
				21/32		16.66875
					43/64	17.06562
			11/16			17.46250
					45/64	17.85937
				23/32		18.25625
					47/64	18.65312
	3/4					19.05000
					49/64	19.44687
				25/32		19.84375
					51/64	20.24062
			13/16			20.63750
					53/64	21.03437
				27/32		21.43125
					55/64	21.82812
		7/8				22.22500
					57/64	22.62187
				29/32		23.01875
					59/64	23.41562
			15/16			23.81250
					61/64	24.20937
				31/32		24.60625
					63/64	25.00312
1						25.40000
2						50.80000
3						76.20000
4						101.60000
5						127.00000
6						152.40000
7						177.80000
8						203.20000
9						228.60000
10						254.00000
11						279.40000
12						304.80000





INCHES		METRIC	INCHES		METRIC	INCHES		METRIC
FRACTIONAL	DECIMAL	mm	FRACTIONAL	DECIMAL	mm	FRACTIONAL	DECIMAL	mm
.	0.0039	0.1000	.	0.5512	14.0000	.	1.8898	48.0000
.	0.0079	0.2000	9/16	0.5625	14.2875	.	1.9291	49.0000
.	0.0118	0.3000	.	0.5709	14.5000	.	1.9685	50.0000
1/64	0.0156	0.3969	37/64	0.5781	14.6844	2	2.0000	50.8000
.	0.0157	0.4000	.	0.5906	15.0000	.	2.0079	51.0000
.	0.0197	0.5000	19/32	0.5938	15.0813	.	2.0472	52.0000
.	0.0236	0.6000	39/64	0.6094	15.4781	.	2.0866	53.0000
.	0.0276	0.7000	.	0.6102	15.5000	.	2.1260	54.0000
1/32	0.0313	0.7938	5/8	0.6250	15.8750	.	2.1654	55.0000
.	0.0315	0.8000	.	0.6299	16.0000	.	2.2047	56.0000
.	0.0354	0.9000	41/64	0.6406	16.2719	.	2.2441	57.0000
.	0.0394	1.0000	.	0.6496	16.5000	2 1/4	2.2500	57.1500
.	0.0433	1.1000	21/32	0.6563	16.6688	.	2.2835	58.0000
3/64	0.0469	1.1906	.	0.6693	17.0000	.	2.3228	59.0000
.	0.0472	1.2000	43/64	0.6719	17.0656	.	2.3622	60.0000
.	0.0512	1.3000	11/16	0.6875	17.4625	.	2.4016	61.0000
.	0.0551	1.4000	.	0.6890	17.5000	.	2.4409	62.0000
.	0.0591	1.5000	45/64	0.7031	17.8594	.	2.4803	63.0000
1/16	0.0625	1.5875	.	0.7087	18.0000	2 1/2	2.5000	63.5000
.	0.0630	1.6000	23/32	0.7188	18.2563	.	2.5197	64.0000
.	0.0669	1.7000	.	0.7283	18.5000	.	2.5591	65.0000
.	0.0709	1.8000	47/64	0.7344	18.6531	.	2.5984	66.0000
.	0.0748	1.9000	.	0.7480	19.0000	.	2.6378	67.0000
5/64	0.0781	1.9844	3/4	0.7500	19.0500	.	2.6772	68.0000
.	0.0787	2.0000	49/64	0.7656	19.4469	.	2.7165	69.0000
.	0.0827	2.1000	.	0.7677	19.5000	2 3/4	2.7500	69.8500
.	0.0866	2.2000	25/32	0.7813	19.8438	.	2.7559	70.0000
.	0.0906	2.3000	.	0.7874	20.0000	.	2.7953	71.0000
3/32	0.0938	2.3813	51/64	0.7969	20.2406	.	2.8346	72.0000
.	0.0945	2.4000	.	0.8071	20.5000	.	2.8740	73.0000
.	0.0984	2.5000	13/16	0.8125	20.6375	.	2.9134	74.0000
7/64	0.1094	2.7781	.	0.8268	21.0000	.	2.9528	75.0000
.	0.1181	3.0000	53/64	0.8281	21.0344	.	2.9921	76.0000
1/8	0.1250	3.1750	27/32	0.8438	21.4313	3	3.0000	76.2000
.	0.1378	3.5000	.	0.8465	21.5000	.	3.0315	77.0000
9/64	0.1406	3.5719	55/64	0.8594	21.8281	.	3.0709	78.0000
5/32	0.1563	3.9688	.	0.8661	22.0000	.	3.1102	79.0000
.	0.1575	4.0000	7/8	0.8750	22.2250	.	3.1496	80.0000
11/64	0.1719	4.3656	.	0.8858	22.5000	.	3.1890	81.0000
.	0.1772	4.5000	57/64	0.8906	22.6219	.	3.2283	82.0000
3/16	0.1875	4.7625	.	0.9055	23.0000	.	3.2677	83.0000
.	0.1969	5.0000	29/32	0.9063	23.0188	.	3.3071	84.0000
13/64	0.2031	5.1594	59/64	0.9219	23.4156	.	3.3465	85.0000
.	0.2165	5.5000	.	0.9252	23.5000	.	3.3858	86.0000
7/32	0.2188	5.5563	15/16	0.9375	23.8125	.	3.4252	87.0000
15/64	0.2344	5.9531	.	0.9449	24.0000	.	3.4646	88.0000
.	0.2362	6.0000	61/64	0.9531	24.2094	3 1/2	3.5000	88.9000
1/4	0.2500	6.3500	.	0.9646	24.5000	.	3.5039	89.0000
.	0.2559	6.5000	31/32	0.9688	24.6063	.	3.5433	90.0000
17/64	0.2656	6.7469	.	0.9843	25.0000	.	3.5827	91.0000
.	0.2756	7.0000	63/64	0.9844	25.0031	.	3.6220	92.0000
9/32	0.2813	7.1438	1	1.0000	25.4000	.	3.6614	93.0000
.	0.2953	7.5000	.	1.0039	25.5000	.	3.7008	94.0000
19/64	0.2969	7.5406	.	1.0236	26.0000	.	3.7402	95.0000
5/16	0.3125	7.9375	.	1.0433	26.5000	.	3.7795	96.0000
.	0.3150	8.0000	.	1.0630	27.0000	.	3.8189	97.0000
21/64	0.3281	8.3344	.	1.0827	27.5000	.	3.8583	98.0000
.	0.3346	8.5000	.	1.1024	28.0000	.	3.8976	99.0000
11/32	0.3438	8.7313	.	1.1220	28.5000	.	3.9370	100.0000
.	0.3543	9.0000	.	1.1417	29.0000	4	4.0000	101.6000
23/64	0.3594	9.1281	.	1.1614	29.5000	.	4.3307	110.0000
.	0.3740	9.5000	.	1.1811	30.0000	4 1/2	4.5000	114.3000
3/8	0.3750	9.5250	.	1.2205	31.0000	.	4.7244	120.0000
25/64	0.3906	9.9219	1 1/4	1.2500	31.7500	5	5.0000	127.0000
.	0.3937	10.0000	.	1.2598	32.0000	.	5.1181	130.0000
13/32	0.4063	10.3188	.	1.2992	33.0000	.	5.5118	140.0000
.	0.4134	10.5000	.	1.3386	34.0000	.	5.9055	150.0000
27/64	0.4219	10.7156	.	1.3780	35.0000	6	6.0000	152.4000
.	0.4331	11.0000	.	1.4173	36.0000	.	6.2992	160.0000
7/16	0.4375	11.1125	.	1.4567	37.0000	.	6.6929	170.0000
.	0.4528	11.5000	.	1.4961	38.0000	.	7.0866	180.0000
29/64	0.4531	11.5094	1 1/2	1.5000	38.1000	.	7.4803	190.0000
15/32	0.4688	11.9063	.	1.5354	39.0000	.	7.8740	200.0000
.	0.4724	12.0000	.	1.5748	40.0000	8	8.0000	203.2000
31/64	0.4844	12.3031	.	1.6142	41.0000	.	9.8425	250.0000
.	0.4921	12.5000	.	1.6535	42.0000	10	10.0000	254.0000
1/2	0.5000	12.7000	.	1.6929	43.0000	20	20.0000	508.0000
.	0.5118	13.0000	.	1.7323	44.0000	30	30.0000	762.0000
33/64	0.5156	13.0969	1 3/4	1.7500	44.4500	40	40.0000	1016.0000
17/32	0.5313	13.4938	.	1.7717	45.0000	60	60.0000	1524.0000
.	0.5315	13.5000	.	1.8110	46.0000	80	80.0000	2032.0000
35/64	0.5469	13.8906	.	1.8504	47.0000	100	100.0000	2540.0000











































 New updated milli-grip adjustable spanner that won't slip







  참고        참고        참고         참고        참고         참고         참고         참고        참고          참고         참고          참고



     참고         참고         참고         참고         참고         참고        참고        참고        참고          참고        참고         참고



        참고        참고        참고         참고         참고         참고         참고         참고         참고        참고         참고        참고



           참고           참고         참고        참고        참고         참고         참고        참고         참고        참고       각종나사규격



참고







참고





screw pitch gauge  참고



인치 호칭의 배관용 테이퍼나사 (BSPT); 영국

관용 나사의 호칭	JIS B0203		JIS B0203		JIS B2301
	테이퍼암나사 Rc(PT)		평행암나사 Rp(PS)		테이퍼암나사
	계산치	드릴경	계산치	드릴경	계산치	드릴경
1/16 ‐28	6.230	6.2	6.490	6.5	－	－
1/8 ‐28	8.235	8.2	8.495	8.5	8.191	8.2
1/4 ‐19	10.941	10.9	11.341	11.4	10.945	10.9
3/8 ‐19	14.428	14.4	14.846	14.9	14.388	14.4
1/2 ‐14	17.950	18	18.489	18.5	17.943	18
¾-14	23.349	23	23.975	24	23.305	23
1-11	19.423	29	30.111	30	29.353	29
1¼-11	37.940	38	38.772	39	37.890	38
1½-11	43.833	44	44.565	45	43.720	43
2-11	55.412	55	56.476	56	55.406	55
2½-11	70.701	71	72.009	72	70.788	70
3-11	83.201	83	84.709	85	83.364	83
3½-11	95.547	96	97.155	97	95.747	95
4-11	107.834	108	109.855	110	108.322	108
5-11	133.110	133	135.255	135	133.597	133
6-11	158.510	159	160.655	161	158.810	158



"1.JIS B0203 테이퍼나사의 계산치는 이음새의 단면에 기준치가 있을 때에, 유효나사부의
　소경 위치의 산정１산이 불완전산이 되는 것이 허용되는 경우의 스트레이트구멍이다."
"2.JIS B2301 테이퍼나사의 계산치는 이음새의 단면에 기준치가 있을 때에, 소경 위치의 산정이
　완전산이 되어야 하는 경우의 스트레이트구멍이다."
3. 1/16(은)는 JIS B0203-1982의 Rc에 준하고 있다.

4. 나사산의 숫자가 같다는 것은 나사산의 크기가 같음을 뜻한다.

   ( 파이프 머신 작업시  나사산의 수가 동일한 배관은  외경은 다르지만, 동일한 pipe die를 사용한다.)



인치 호칭의 배관용 테이퍼나사 (NPT,NPS); 미국

호칭 NPT Size	나사산수 per inch	외경 inch (mm)	피치 inch (mm)
1/16"	27	0.3125 in (7.94 mm)	0.03704 in (0.94082 mm)
⅛"	27	0.405 in (10.29 mm)	0.03704 in (0.94082 mm)
¼"	18	0.540 in (13.72 mm)	0.05556 in (1.41122 mm)
3/8"	18	0.675 in (17.15 mm)	0.05556 in (1.41122 mm)
½"	14	0.840 in (21.34 mm)	0.07143 in (1.81432 mm)
¾"	14	1.050 in (26.67 mm)	0.07143 in (1.81432 mm)
1"	11½	1.315 in (33.40 mm)	0.08696 in (2.20878 mm)
1¼"	11½	1.660 in (42.16 mm)	0.08696 in (2.20878 mm)
1½"	11½	1.900 in (48.26 mm)	0.08696 in (2.20878 mm)
2"	11½	2.375 in (60.33 mm)	0.08696 in (2.20878 mm)
2½"	8	2.875 in (73.02 mm)	0.12500 in (3.175 mm)
3"	8	3.500 in (88.90 mm)	0.12500 in (3.175 mm)
4"	8	4.500 in (114.30 mm)	0.12500 in (3.175 mm)
5"	8	5.563 in (141.30 mm)	0.12500 in (3.175 mm)
6"	8	6.625 in (168.27 mm)	0.12500 in (3.175 mm)
10"	8	10.750 in (273.05 mm)	0.12500 in (3.175 mm)
12"	8	12.750 in (323.85 mm)	0.12500 in (3.175 mm)
14" OD	8	14 in (355.60 mm)	0.12500 in (3.175 mm)
16" OD	8	16 in (406.40 mm)	0.12500 in (3.175 mm)
18" OD	8	18 in (457.20 mm)	0.12500 in (3.175 mm)
20" OD	8	20 in (508.00 mm)	0.12500 in (3.175 mm)
24" OD	8	24 in (609.60 mm)	0.12500 in (3.175 mm)





호칭 약어	국가	나사 각도°	원어
ISO	국제	60°	International Organization for Standardization
NC	미국	60°	National Coarse
UNC	미국	60°	Unified National Coarse
NF	미국	60°	National Fine
UNF	미국	60°	Unified National Fine
UNEF	미국	60°	Unified National Extra Fine
UN	미국	60°	Unified National 8-, 12- and 16 pitch series
UNS	미국	60°	Unified Special
API	미국	60°	American Petroleum Institute
NPT	미국	60°	National Taper Pipe 1:16
NPTF	미국	60°	National Taper Pipe Dryseal 1:16
NPS	미국	60°	National Standard Straight Pipe
NPSM	미국	60°	National Standard Straight Pipe for free fitting mechanical
NPSF	미국	60°	National Standard Internal Straight Pipe Dryseal
BSW	영국	55°	British Standard Withworth Coarse
BSF	영국	55°	British Standard Fine
BSP	영국	55°	British Strandard Pipe
BSPT	영국	55°	British Standard Pipe Taper
BA	영국	47.5°	British Standard Association



ISO-International Metric
SF-French Metric
DIN-German Metric



ISO (International Standards Organisation) Metric Coarse Threads (M)
ISO (International Standards Organisation) Metric Fine Threads
ISO (International Standards Organisation) Metric Special Pitches Threads
BA (British Association) Thread
BSF (British Standard Fine) Thread
BSP (British Standard Pipe) Thread (R, G)
BSTP (British Standard Taper Pipe) Thread
BSPP (British Standard Pipe Parallel) Thread
BSPT (British Standard Pipe Taper) Thread
BSW (British Standard Whitworth)
BSC (British Standard Cycle) Thread, BSCy
CEI (Cycle Engineers Institute) Thread
RMS (Royal Microscopical Society) thread
Sewing machine thread
Löwenherz Thread
VDI (Verein Deutscher Ingenieure) Thread
Bodmer Thread
Tapping screw threads (ST) – ISO 1478
Aerospace inch threads (UNJ) – ISO 3161
Aerospace metric threads (MJ) – ISO 5855
Tyre valve threads (V) – ISO 4570
Metal bone screws (HA, HB) – ISO 5835
Pg (Panzergewinde) Thread DIN 40430
Fg (Fahrradgewinde) Thread DIN 79012 and DIN 13.1
Siemens & Halske Thread
E Thread DIN 40400 (Edison Thread)  전구 나사
Glass Thread DIN 40450 유리병 나사

American Standard



UTS (Unified Thread Standard)
UNC (Unified Coarse Thread),  (NC ; National Coarse) 인치 보통 거친 나사 (USS)
UNF (Unified Fine Thread),  (NF ; National Fine) 인치 고운 가는 나사 (SAE)
UNEF (Unified Extra Fine)
UNS (Unified Special)   (NS ; Nationl Special )
NPS (National Pipe Straight Thread) 인치 파이프(관용 평행) 나사
NPT (National pipe Taper thread) 인치 파이프(관용 경사) 나사 (ANSI/ASME B1.20.1) (FNPT ; FPT, FIP), (MNPT ; MPT, MIP)
NPTF (National Pipe Thread Fuel)   Dryseal American National Standard Taper Pipe Thread (ANSI B1.20.3)
NPSC (American Standard Straight Coupling Pipe Thread)
NPTR (American Standard Taper Railing Pipe Thread)
NPSM (American Standard Straight Mechanical Pipe Thread)
NPSL (American Standard Straight Locknut Pipe Thread)
MIP (Male Iron Pipe)
FIP (Female Iron Pipe)
IPT (Iron Pipe Thread)
FPT (Female (internal) National Pipe Taper threads)
MPT (Male (external) National Pipe Taper threads)
...........

NPS (Nominal Pipe Size) 인치 파이프  규격





















































참고
